煤泥烘干机

煤泥烘干机是一种针对泥煤进行烘干处理回收的设备,锦华机械为客户配置的生产线产品丰富,节能环保,日产100吨~500吨,价格优惠,欢迎咨询。
所属分类
没有此类产品
产品详情
    煤泥烘干机在西北地区应用较多,尤其是陕西、陕西、内蒙、宁夏、新疆一带,是我国主产煤区,产生的煤泥多,用煤泥烘干机进行回收处理,可以有充分利用煤炭资源,提高企业生产效益。 设备整体呈现卧式结构设计,主体是一根长长的圆筒,筒内是设计好的抄煤板,可以在烘干过程中起到打散翻抄煤块的作用,增加煤泥与热风的接触面积,提高热风利用率加快烘干速度。根据客户的不同需求,厂家也会对筒体内部做不同的处理,比如加装耐磨耐火材料,保护筒体增长设备寿命。

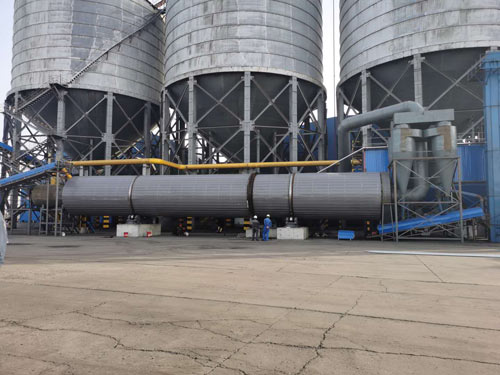

煤泥烘干机
煤泥烘干机工作原理
       煤泥的特点就是水分大,有些用手握就能出水,并且粘性大,采用传统烘原理烘干后会凝结成大硬块,容易堵塞机器出料口,并且需要另外破碎。我厂煤泥烘干机采用预处理上料方式通过复合式供料机将煤泥绞碎传送,可以避免煤泥凝结成块。经过绞碎的煤泥进入呈负压的煤泥烘干机干燥室,在大倾角的抄板作用下,还未凝结便会进入下一清理区域,随滚筒的转动和筒体的倾斜度,被自筒底提至筒顶而落下,形成跟水流瀑布一样的景象,被业内人称为料幕。由于下坠重力作用和煤泥自身粘性容易粘结在筒壁上,设置的清扫装置快速清理掉粘结在筒壁的煤泥,并对已经凝结的团块进行破碎,高温烟气从中穿过使湿物料预热并蒸发部分水分,当物料又被提 起、洒落循环几次后,气流已将煤泥种的水分带出,煤泥进入倾斜扬料板区,此区是低温干燥区,煤泥呈低水分松散状态不再粘结,达到烘干要求。煤泥成为干后产品,烟气成为废气,为减少扬尘,需要在烘干机尾部设置除尘器,根据要求不同,可选旋风除尘器或袋式除尘器,废气经过滤后排出,成品煤则落入料斗种被收集。

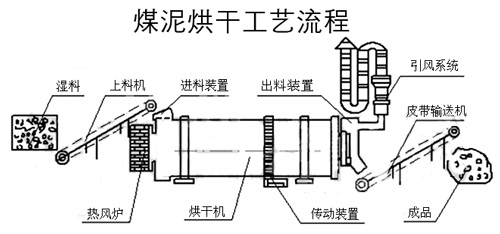

煤泥烘干机生产线流程图

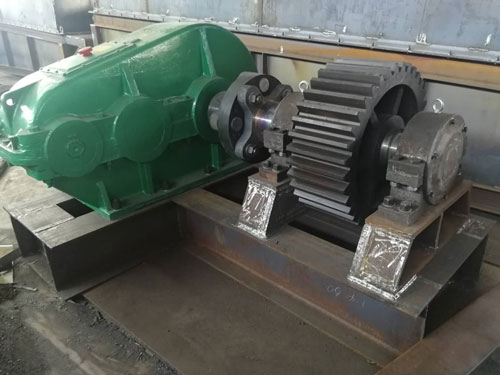

煤泥烘干机减速机
煤泥烘干机生产线配套设备
   煤泥烘干机生产线配套设备由复合式供料机、输送机、热风炉、烘干机、卸料器、粉碎机、引风器、除尘器组成。

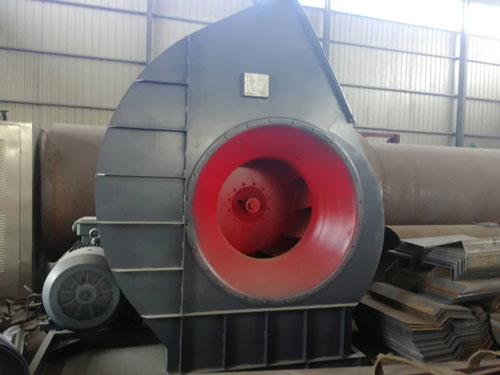

煤泥烘干机风机
锦华机械煤泥烘干机的优势
1 、结构合理,制作精良,产量高, 能耗低,运转方便等优点。
2、采用顺流干燥方式,相比传统烘干设备,热利用率高,可减少20%燃料成本;
3、内部加装翻抄板,在运行时通过机身转动的被动惯性对煤泥进行翻抛剪切,使煤泥在筒体内能够形成连续的料幕,质热交换更为充分;
4、采用新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的负荷;
5、拥有新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不 连续、不均匀和返料等现象,降低了除尘系统的负荷;
6、安装水平对辊 ,减少挡托轮的磨损,主机运转平稳可靠;
7、可根据用户要求控制产品粒度和水分,烘干煤泥时水分可达 8% 以下,粒度可控制在 8mm 以下。
8、绿色环保,采用多级净化除尘设备,达到环保要求标准,杜绝粉尘和废气排放,为客户提供环保高效的烘干设备。

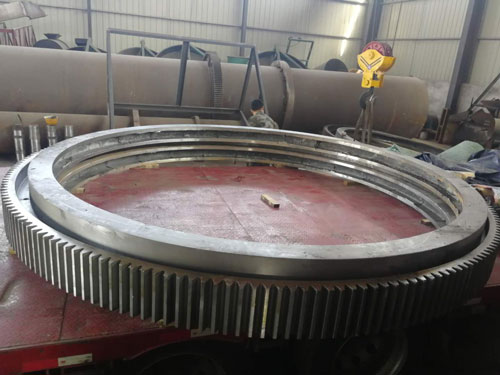

煤泥烘干机齿轮
锦华煤泥烘干机制造标准
1、煤泥烘干机筒体:采用18mm标板制作,材质Q235,升举式扬料板、导料板均采用6mm钢板制作。
2、大齿轮:Φ2.8m,齿宽250mm,模数16,材质45#铸钢。
3、小齿轮:Φ380mm,齿宽280mm,模数16,材质45#铸钢。
4、滚圈:Φ2.48m,宽150mm,厚度130mm,材质45#铸钢。
5、底座托辊:Φ380mm,宽190mm,重型托辊,材质45#铸钢,铸铁轴承盒,重型60kg/个。
6、减速机:国标ZQ500型,装配形式1型。
7、电动机:国标铜芯18.5kw,开封产。
8、打碎喂料设备:0.6×3m,减速机国标ZQ500型,22kw调速电动机。
9、成品粉碎机:旋切式粉碎,国标铜芯15kw电动机。
10、引风设备:JH型节能引风机2台,总功率11kw,国标铜芯电动机。
煤泥烘干机参数
规格 初水分(%) 烘干后水分(%) 进气温度      产量(t/h)
Φ1.5*14 30±5 ≤12 ≥700° 8-12
Φ1.8*16 30±5 ≤12 ≥700° 10-15
Φ2.0*18 30±5 ≤12 ≥700° 10-17
Φ2.2*18 30±5 ≤12 ≥700° 14-20
